Dobradeira de Chapas

Uma das dificuldades que eu tinha ao fazer uma gambiarra era: como acondicionar isso com boa apresentação? Hoje em dia se acha sucata de aparelhos que nos fornecem bom material, mas nem sempre temos tempo ou sorte de achar o que é necessário. Como agora tenho uma solda de ponto, me faltava outra ferramenta pra poder fazer minhas caixinhas, uma dobradeira de chapa.
Um modelo desses é caro e grande, então usei o mesmo princípio pra fazer um modelo do tipo Fácil-Barato-Faz-Com-o-Que-Tem-Em-Casa-e-ainda-Funciona. Vamos lá:
Comecei com três pedaços de metalon 5 x 3, cada um deles com 67cm de comprimento.


Dois deles foram presos por grampos C, de modo a ficarem bem alinhados e evitar que a chapa a ser dobrada ganhasse um dente no lugar de um vinco. Depois de alinhados e presos ganharam quatro furos de ½ polegada onde passarão parafusos de ½ x 3 que segurarão a chapa a ser trabalhada. Primeiro furei com ¼ e depois fui aumentando a broca pra melhorar o acabamento e evitar fadiga do material e da furadeira.

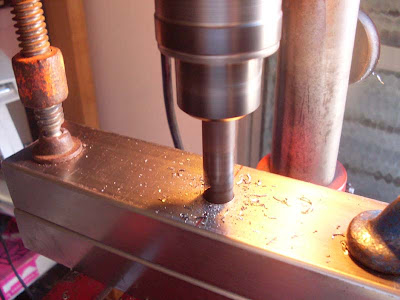

As rebarbas do furo têm que ser aparadas, nada pode impedir que as duas peças de encostem o máximo possível.


Se tudo estiver certo, ao passar o parafuso pelos dois metalons e apartar bem ele será capaz de prender até uma folha de papel:


Ok, agora temos as duas peças que, quando aparafusadas, segurarão a chapa que vamos dobrar; agora vem a fixação da peça móvel, a dobradora em si. Pra isso usei dois pedaços de cantoneira com 22mm de lado e 3mm de espessura. Essas peças sofrem pressão, então não podem ser finas. Três furos mais um corte e elas ficaram desse modo:


Na peça móvel soldei um eixo de cada lado, eles servirão de pivô nas cantoneiras que acabei de mostrar.


A foto abaixo mostra melhor:


As cantoneiras serão fixadas na parte de baixo daquela dupla lá do início, e como a parede do metalon é espessa o suficiente fiz os furos com broca e abri rosca com machos de ¼, medida dos parafusos que usei em toda a ferramenta:



A peça móvel será manipulada por uma alavanca de 45cm feita com metalon de 3 x 2. Pra fixar uma à outra eu soldei uma cantoneira que receberá quatro parafusos. Essa pode ser mais fina:


E aqui podemos ver todas as peças prontas, apenas aguardando para serem pintadas e montadas:


O bom mesmo seria ter essa ferramenta fixada em um lugar próprio, mas como me falta espaço, tive que fazer uma fixação provisória na bancada. Pra isso fiz dois furos no tampo da bancada, com a mesma medida dos furos das cantoneiras. Por baixo do tampo passei estas peças que são usadas na movelaria, mas não sei como se chamam. Por cima coloquei os parafusos e fui apertando até que essas porcas diferentes cravassem por baixo da madeira. Agora por cima só se vê um buraco na madeira, por baixo tem uma fixação forte e eficiente.


Quando vou usar a dobradeiras prendo à bancada, quando termino tiro dois parafusos com a chave 11 e pronto, tenho meu espaço de volta. Em breve farei um espaçador decente, mas pra testar usei dois pequenos pedaços de madeira mesmo, ele evita que as cabeças dos parafusos de ½ toquem na bancada:


Como houve solda, enchi os metalons com óleo pra evitar ferrugem, e o acabamento foi feito com tampões próprios, comprados por R$0,45 em qualquer boa loja de ferragens.


Aqui, finalmente, ela montada.
Aberta:


E fechada:


O primeiro teste foi num retalho de chapa, apenas pra ver se estava tudo nos conformes:


Ficou tão bom que o teste acabou virado uma capa pra proteger a campainha da chuva:


Dessa vez ao invés de filme, fiz um GIF animado com ela abrindo e fechando (clique na imagem para ver).
Bem, é isso, espero que gostem e seja útil pra alguém.




Os custos:

Metalon..........................................R$1,50 o quilo na sucata
Parafusos de 1/4..........................Menos de 1 real
Parafusos de 1/2 polegada........R$1,50 cada
Borboletas....................................R$0,45 cada
Acabamentos grandes...............R$0,45 cada
Acabamento pequeno................R$0,30

Miudezas como tinta, solda, essas coisas nem precisa calcular.
